序号

内容

规格技术参数

1

实验箱组成

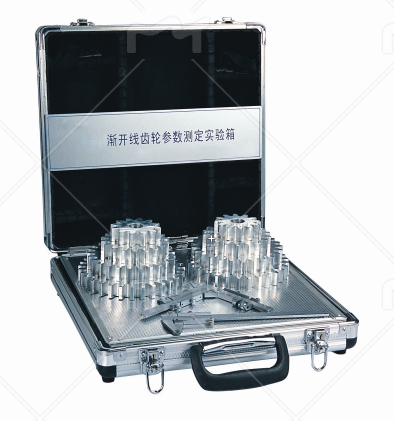

齿轮8个、智能齿轮参数测量仪及配套软件共1套、测量工具(0-150mm游标卡尺1把，M1-26型齿厚游标卡尺1把)、说明书1套

2

主要技术参数

1.齿轮基本参数：模数m=5，齿数Z=12(2件)，18(2件)，25(2件)，30,31.变位系统：X=＋0.35－0.6

2.齿轮材料与加工精度：铝合金 加工精度8-8-7GK和8-8-7EJ。

3、智能齿轮参数测量仪及配套软件共1套：有上位机控制，测量时通过图像提取、图像处理、参数计算等算法自动计算齿轮的各个几何参数，包括齿顶圆、齿根圆、分度圆、基圆、齿数、模数等，使学生能够掌握齿轮参数的计算方法，以及分度圆、模数的物理意义。

4、外形尺寸：480×240×85mm.

3

实验种类

1. 开设“渐开线齿轮参数测定实验”，测定齿轮各部分几何尺寸和参数关系实验

标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)等实验

4

其他

实验箱容易整理、零件摆放方便可以配备管理软件配套使用。
