CH-PM-B型 双面气动教学试验台
概述：
CH-PM-B型 双面气动教学试验台应现代气动专业教学实验要求。根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该试验台除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。
试验台采用PLC控制方式。利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。
CH-PM-B型 双面气动教学试验台的工作台采用双面结构：即一个实验工作台配备两套PLC可编程控制器及其控制面板气动元器件，共用一个工作泵源。如此，一个工作台可供两组学生同时进行各自独立的实验，充分利用现有实验设备，实现资源共享！完全具备A型试验台的所用功能。其性能价格比提高近一倍！
一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、可编程控制器（PLC）两套：三菱FX1S－20MR主机 12输入8输出（继电器输出方式）。
（或西门子S7-200系列, CPU224,I/O口24点；继电器输出形式。）
4、空气压缩机（基本配置小型机） 电机功率：250W 电源：AC220V；公称容量：20L；额
定输出气压0.8Mpa
5、实训装置外型尺寸：1500mm×700mm×1700mm
二、主要特点
1.CH-PM-B型 双面气动教学试验台采用双面结构，可以供两组学生同时进行实验，具有很高的产品性能价格比。CH-PM-B型 双面气动教学试验台主要是由1.2mm冷轧钢板精制而成,表面烤漆，操作台、操作面板、控制面板、气动元件和电气控制元器件、可编程控制器（PLC）等组件组成，采用立式结构。操作台为框架结构，底部装有四个优质轴式万向轮，移动方便，操作台下面分为两部分，左边用来放置空气压塑机，右边是储存柜，用来存放工具和元件；操作面板采用框架结构，内嵌铝合金型材带“T”沟槽形式的铝合金型材制作；控制面板为冷轧钢板精制而成框架结构,表面烤漆，控制面板铝合金板材；控制面板侧面留有泵站、微机等接口；元器件储藏柜采用立式开门结构，元器件不用时则可装入储藏柜，隐于操作台内，安全实用。
2、配备标准工业常用气动元件，性能可靠、安全，且均配有过渡底板，操作方便、随意地将元件安插在操作面板上如何位置。回路搭接采用快换接头，拆接方便快捷。
3、实训气源采用低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序、PLC等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、实验项目：
① 回路实验:
1、单作用气缸换向回路 21、双作用缸旁路节流调速回路
2、单作用气缸双向调速回路 22、顺序阀控制的顺序回路
3、单作用气缸单向调速回路 23、电磁换向阀卸荷回路
4、单缸连续往复控制回路 24、双手控制回路
5、单缸机械阀控制回路 25、逻辑阀(梭阀)运用回路
6、双作用缸出口调速回路 26、行程换向阀缓冲回路
7、双作用缸进口调速回路 27、互锁回路
8、两点同时控制回路 28、自锁式换向回路
9、双缸行程开关控制顺序动作回路 29、计数回路
10、双作用缸双向调速回路 30、单杆双作用缸缓冲回路
11、双作用缸换向回路 31、双端活塞杆缸缓冲回路
12、双缸顺序动作回路 32、平衡回路
13、三缸联动回路 33、三位五通电磁换向阀回路
14、二次压力控制回路 34、差动回路
15、高低压控制回路 35、蓄能器延时回路（闭式）
16、两级调压回路 36、蓄能器保压回路
17、稳压回路 37、蓄能器延时回路（开式）
18、快慢速切换回路 38、过载保护回路
19、接近开关速度换接回路 39、继电器延时回路
20、节流阀串联回路 40、节流阀控制同步回路
② 可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验：
⑴ PLC指令编程、梯形图编程学习
⑵ PLC编程软件的学习与使用
⑶ PLC与计算机的通讯、在线调试
⑷ PLC与气动相结合的控制实验
③ 学生自行设计、组装和扩展各种回路实验
四、实验台组成：
CH-PM-B型 双面气动教学试验台由操作台、操作面板、控制面板、气动元件和电气控制器件、可编程控制器（PLC）等组件组成等几部分组成。
1.实验台架：实验台架由冷轧钢板精制而成表面烤漆主体结构、铝合金操作面板等构成。
工作台尺寸：长×宽×高＝1500mm×700mm×1700mm (其包装重量约300kg)
2.工作泵站：
气泵输入电压：AC 220V/50Hz 电机功率：250W
额定输出压力：0.8Mpa 气泵容积：20L
工作噪声：< 60分贝
3.气动元件：
以JELPC气动元件为主，配置两套元器件详见附件。
气动元件均配有过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。
4.电气控制单元：
可编程序控制器(PLC)两套；三菱FX1S－20MR主机 12输入8输出（继电器输出方式）。
（或西门子S7-200系列, CPU224,I/O口24点；继电器输出形式。）
5、增加仿真机构单元：(可选件，价格另计)
为突出气动实验台的教学生动及兴趣性，增加实战性，在气动实验台的基础上，增加气动挖掘机仿真机构，功能：
1挖掘作业，铲斗与斗杆复合进行工作实验；
2卸料作业，斗杆与铲斗工作同时，大臂可调整位置高度。
6、开标现场，提供气动挖掘机仿真机构操作演示视频。
CH-PM-B型 双面气动教学试验台配置清单
|
分类 |
项 目 |
规格型号 |
数 量 |
备注 |
|
实验平台 |
气动实验台（铝合金型材实验面板） |
1500 x 750 x 1850mm 采用1mm-2mm厚度金属材质制作而成；带优质轴式万向轮 |
1台 |
上海红春 |
|
仿真机构 |
气动挖掘机仿真机构 |
|
1套 |
上海红春 |
|
动力泵站 |
空气压缩机 |
WY5.2 |
1台 |
浙江 |
|
执 行 元 件 |
不锈钢-单作用气缸 |
MSA-20*75-S |
1只x2 |
JELPC |
|
不锈钢-双作用气缸（单出杆） |
MA-20*100-S |
2只x2 |
JELPC |
|
|
不锈钢-双作用气缸（双出杆） |
MAD-20*100-S |
1只x2 |
JELPC |
|
|
气缸固定脚座 |
MA20-LB |
4套x2 |
JELPC |
|
|
调压件 |
三联件 |
AC1500 |
1只x2 |
JELPC |
|
减压阀（带压力表） |
AR1500 |
1只x2 |
JELPC |
|
|
电 控 元 件 |
二位三通电磁换向阀（常开） |
3V110-06-NO-DC24V |
1只x2 |
JELPC |
|
二位三通电磁换向阀（常闭） |
3V110-06-NC-DC24V |
1只x2 |
JELPC |
|
|
二位五通电磁换向阀（单） |
4V110-06-DC24V |
2只x2 |
JELPC |
|
|
二位五通电磁换向阀（双） |
4V120-06-DC24V |
1只x2 |
JELPC |
|
|
三位五通电磁换向阀（中封式） |
4V130C-06-DC24V |
1只x2 |
JELPC |
|
|
纯 气 控 元 件 |
二位五通气控换向阀（单） |
4A110-06 |
2只x2 |
JELPC |
|
二位五通气控换向阀（双） |
4A120-06 |
3只x2 |
JELPC |
|
|
单向止回阀 |
VOR-06 |
2只x2 |
JELPC |
|
|
单向节流阀 |
ASC100-06 |
2只x2 |
JELPC |
|
|
顺序阀 |
KSP-08 |
1只x2 |
中国华能 |
|
|
快速排气阀 |
Q-01 |
2只x2 |
JELPC |
|
|
或门逻辑阀（梭阀） |
ST-01 |
3只x2 |
JELPC |
|
|
机 械 件 |
二位五通手动换向阀 |
4H210-06 |
2只x2 |
JELPC |
|
机械阀(滚轮式) |
MSV98321 |
2只x2 |
JELPC |
|
|
机械阀(按钮式) |
MSV98321PP |
1只x2 |
JELPC |
|
|
电 器 元 件 |
接近开关（带插头线） |
|
4个x2 |
三线制 |
|
磁性开关（带插头线） |
CS1-SBL-20 |
4个x2 |
JELPC |
|
|
开关绑带 |
MA20-BAND |
4个x2 |
JELPC |
|
|
可编程序控制器（PLC） |
S7-200 |
1只x2 |
西门子 |
|
|
PLC下载线缆 |
|
1套x2 |
西门子 |
|
|
时间继电器 |
|
1套x2 |
|
|
|
附 件 |
调速节头 |
SL4-01 |
7只x2 |
JELPC |
|
蓄能器（气容） |
|
1只x2 |
上海红春 |
|
|
备
用
件 |
消声器（小） |
BSL-01 |
28只x2 |
JELPC |
|
消声器（大） |
BSL-03 |
2只x2 |
JELPC |
|
|
减径直通 |
Φ8-6 |
2只x2 |
JELPC |
|
|
“T”型三通 |
APE-4 |
5只x2 |
JELPC |
|
|
四通 |
APZA-4 |
2只x2 |
JELPC |
|
|
螺纹直通 |
APC4-01 |
2只x2 |
JELPC |
|
|
接头（弯） |
APL4-01 |
75只x2 |
JELPC |
|
|
接头（弯） |
APL6-01 |
4只x2 |
JELPC |
|
|
气管 |
PUO0425（桔） |
200米x2 |
JELPC |
|
|
管塞 |
APP-4 |
20只x2 |
JELPC |
|
|
资 料 |
实验指导书 |
|
1册x2 |
上海红春 |
|
PLC软件、程序 |
|
1套x2 |
西门子 |
|
|
工
具 |
密封胶带（生料带） |
|
2卷 x2 |
上海红春 |
|
活动扳手 |
6” |
2 把x2 |
上海红春 |
|
|
内六角扳手 |
10” |
1套x2 |
上海红春 |
|
|
螺丝刀 |
Φ4X150mm |
1套 x2 |
上海红春 |
|
|
尖嘴钳 |
|
1把x2 |
上海红春 |
|
|
剪刀 |
|
1把x2 |
上海红春 |
注：以上清单仅供参考，以实际供货为主。

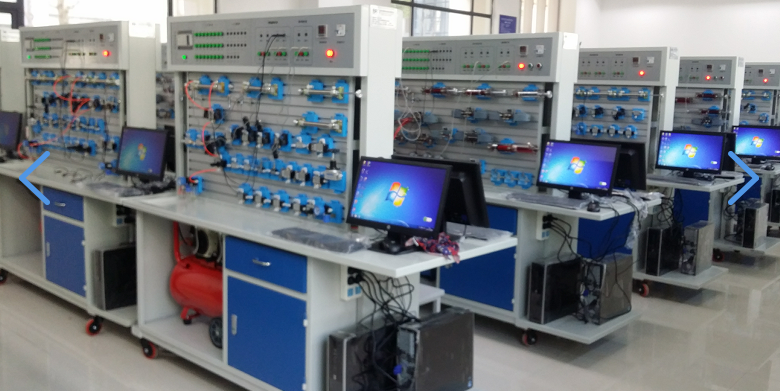

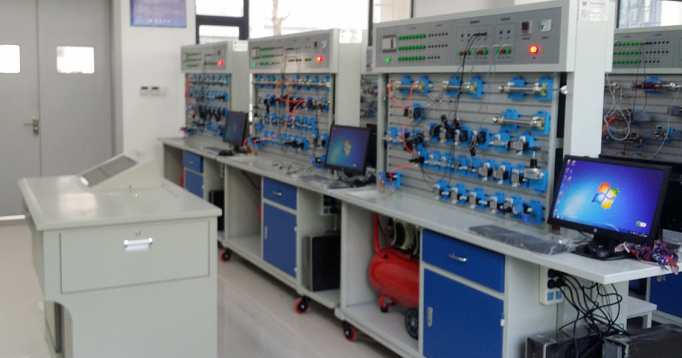

部分工程项目展示：
