CH-H M-B型 智能化液压试验台
概述：
CH-H M-B型 智能化液压试验台是根据现代教学特点和最新的液压传动课程教学大纲要求，采用先进的华德液压技术设计制造的实验台。液压元件和独特的模块化，元件体积小、重量轻，能在给定范围内平稳的自动调节，并能实现无极调速。且操纵控制简便，自动化程度高，容易实现过载保护，液压元件标准化、系列化、通用化，便于设计和使用构成了插接方便的系统组合，满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要参数:
1.工作电源：工作电源：三相四线380V 额定功率：2KW
漏电保护器，接触器，直流24V电源，电磁阀输出控制口，接近开关，连接线缆，插座，按钮，指示灯等。
2.实验台外形尺寸：1500mm（长）×650mm（宽）×1700mm（高）。其包装重量约260kg
3．PLC可编程序控制器：可编程序控制器(PLC)：西门子S7-200系列，CPU224，I/O口24点，继电器输出形式（或三菱FX1S－20MR主机 12输入8输出（继电器输出方式）。
4.液压实验泵站液压泵站:系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴. 电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；
电机：三相交流电压，功率1.5KW，转速1450r/min；
⑵. 油箱：公称容积45L；附有液位计、油温指示计，吸油滤网，空气滤清器等。
5.液压元件：以华德液压技术元件元件为主，配置详见配置清单。工作稳定，性能可靠。
二、主要特点：
1. 试验台布置以节约实验设备的占地空间，采用开放式的电气箱及组合抽屉单元，可快速而有序的存储各种元器件；实验装置采用移动式设计，可方便布置到任何地方，以方便模块化的教学方式。
2．实验台面由专用铝型材组成，方便学生进行实验布置；模块化结构设计搭建实验简单、方便，各个液压元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上，组装各种实验回路，操作简单、方便。管路连接采用快速可靠的连接方式，特殊的密封接口，保证实验组装方便快捷，拆接不漏油，清洁干净。
3．所有元器件采用标准的工业液压元件，性能可靠、安全，采用快速安装系统，不用任何工具所有元件可准确固定在需要的位置上，学生可以轻松安全的在铝合金底板上装卸实验元件。并能根据采购单位提出的要求布置安装实训设备。
4.精确的测量仪器，方便的测量方式，使用简单，测量精确可靠。
5.采用可编控制器（PLC）与微机通讯，实现电气自动化控制、可在线编程监控及故障检测。
6.增加组态仿真软件，实现功能强化。
7.增加液压仿真软件，虚拟软件回路搭接及检测故障功能。
三、试验项目：
1、液压泵性能测试 29、顺序阀控制的顺序回路
2、溢流阀性能测试 30、行程换向阀缓冲回路
3、节流阀性能测试 31、行程开关控制的顺序回路
4、调速阀性能测试 32、减压回路
5、减压阀性能测试 33、双向压力调定回路
6、液压缸性能测试 34、液压泵旁路节流调速回路
7、节流阀进油节流调速回路 35、压力继电器控制的顺序回路
8、节流阀回油节流调速回路 36、快慢速切换回路
9、节流阀旁路节流调速回路 37、液控单向阀锁紧回路（平衡回路）
10、节流阀控制同步回路 38、液控单向阀的保压回路
11、节流阀控制双程同步回路 39、先导溢流阀远程调压回路
12、节流阀串联回路 40、多个溢流阀压力调定回路
13、差动回路 42、定压式容积调速回路
14、高低压控制回路 42、调速阀进油节流调速回路
15、顺序阀的平衡回路 43、调速阀回油节流调速回路
16、减压阀的减压回路 44、调速阀旁路调速回路
17、过载保护回路 45、旁路小孔节流调压回路
18、两级调压回路 46、行程换向阀与流量阀组合的减速回路
19、压力控制回路 47、调速阀串联速度换接回路
20、稳压回路 48、调速阀并联速度换接回路
21、单向阀保压回路 49、简单的压力调定回路
22、单向阀位置保持回路 50、二次压力控制回路
23、调速阀的同步回路 51、先导溢流阀卸荷回路
24、电磁换向阀卸荷回路 51、远程调压回路
25、二位四通换向回路 53、双向压力调定回路
26、三位四通换向回路 54、调速阀变压式节流调速回路
27、双作用缸双向调速回路 55、节流阀变压式节流调速回路
28、顺序阀保压回路 56、液压缸串联同步回路
学生自行设计、组装的扩展液压回路实验可达百余种.
可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式。
1、PLC的指令编程，梯形图编程的学习
2、PLC编程软件的学习及使用
3、PLC与计算机的连通，在线调试、监控
4、PLC对液压传动控制的优化
〔5〕、配装载机仿真机构（选购件）。
1）液压传动各部件结构的观摩及液压控制系统原理的学校与分析。
2）液压装载机械演示控制实验。
①装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；
②卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。
〔6〕、开标现场提供液压装载机仿真机构操作视频（选购件）
四、实验台组成：
CH-H M-B型 智能化液压试验台由试验工作台、液压泵站、常用液压元件、电器测控元件和软件组成。
实验工作台：由冷轧钢板精制,表面烤漆而成主体、铝合金操作面板等构成。主体，电器柜，油管架与铝合金型面板(T型钩槽)等构成。采用1mm-2mm厚度金属材质制作而成；美观牢固，底部装有四个优质轴式万向轮，移动方便。柜体下面分为两部分，左边用来放置泵站；右边是储存柜，用来存放液压元件。
工作台尺寸：长×宽×高=1500mm×650mm×1700mm (其包装后约260kg)
液压泵站:系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴.电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率90%；
电机：三相交流电压，功率1.5KW，转速1450r/min；
⑵.油箱：公称容积45L；附有液位、油温指示计，吸油滤网，空气滤清器，堵头等
常用液压元件:以著名液压品牌北京华德元件为主，工作稳定，性能可靠。配置详见配置清单;每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
电气测控单元:工作电源：三相四线380V 额定功率：2KW；可程序控制器(PLC)：西门子S7-200系列，CPU224,I/O口24点，继电器输出形式（或三菱FX1S－20MR主机 12输入8输出，继电器输出方式）。电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，顺序等控制功能.

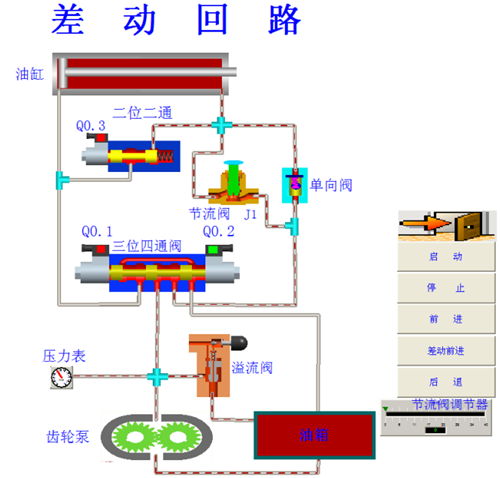

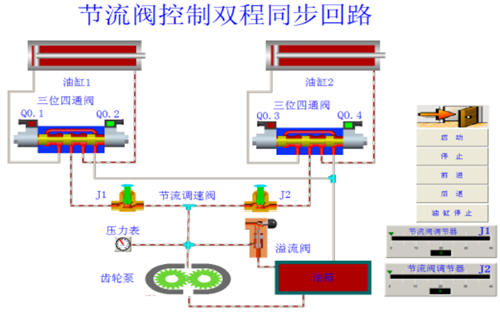

部分组态回路图如下：
CH-H M-B型 智能化液压试验台配置清单
|
类别 |
名 称 |
规 格 型 号 |
数 量 |
备 注 |
|
实验台 |
实验台（铝合金面板） |
1890x680x1760 |
1台 |
实验工作台 |
|
仿真机构 |
液压装载机仿真机构 （选购件） |
|
1套 |
选购件，价格另计 |
|
泵 站 |
变量叶片泵 |
VP12 |
1只 |
台湾 |
|
驱动电动机 |
2HP 4P |
1只 |
台湾 |
|
|
油箱 |
45L |
1只 |
上海红春 |
|
|
滤油网（油箱里面） |
JL-04 |
1只 |
台湾HOTO |
|
|
空气滤清器 |
AB-1162 |
1只 |
台湾HOTO |
|
|
油温油面计 |
LS-3” |
1只 |
台湾HOTO |
|
|
执行 元件 |
双作用液压缸 |
Φ40×200mm |
2只 |
正控液压 |
|
液 压 元 件 |
节流阀截止阀 |
DV8 |
2只 |
华德液压 |
|
单向阀 |
S8A |
2只 |
华德液压 |
|
|
液控单向阀 |
SV10PB1 |
1只 |
华德液压 |
|
|
直动式溢流阀 |
DBDH6P |
2只 |
华德液压 |
|
|
先导式溢流阀 |
DB10 |
1只 |
华德液压 |
|
|
先导式顺序阀 |
DZ10 |
2只 |
华德液压 |
|
|
减压阀 |
DZ6DP |
1只 |
华德液压 |
|
|
调速阀 |
2FRM5 |
1只 |
华德液压 |
|
|
二位三通电磁换向阀 |
3WE6A |
1只 |
华德液压 |
|
|
二位四通电磁换向阀(单) |
4WE6C |
2只 |
华德液压 |
|
|
三位四通电磁换向阀(O) |
4WE6E |
1只 |
华德液压 |
|
|
三位四通电磁换向阀(M) |
4WE6G |
1只 |
华德液压 |
|
|
二位四通手动换向阀 |
4WMM |
1只 |
华德液压 |
|
|
压力继电器 |
HED40A15 |
1只 |
华德液压 |
|
|
液 压 辅 件 |
四通 |
铝型材 |
4只 |
上海红春 |
|
甘油式压力表 |
10MPa |
3只 |
硅油耐震 |
|
|
泵出油口 |
固定台子上 |
1只 |
上海红春 |
|
|
总回油口 |
固定台子上 |
1只 |
上海红春 |
|
|
高压油胶管 |
M16 |
20根 |
接头为开闭式油接头 |
|
|
液压油 |
46# |
45升 |
抗磨液压油 |
|
|
漏斗 |
160±10 |
1个 |
加油工具 |
|
|
液压过渡底板 |
铝型材 |
12只 |
附在阀上 |
|
|
传感器固定支架 |
铁制 |
4只 |
上海红春 |
|
|
电 气 控 制 元 件 |
可编程序控制器（PLC） |
CPU224CN |
1只 |
西门子S7-200 |
|
PLC通讯连接电缆 |
S7-200-PC-PPI |
1套 |
西门子 |
|
|
接近开关 |
LJ12A3-4-Z/EX |
4只 |
浙江沪工 |
|
|
涡轮式流量传感器 |
LWGY-6 |
1只 |
中国上海 |
|
|
智能流量显示仪 |
XSM系列 |
1只 |
中国广州 |
|
|
功率显示表 |
CNAOB193P |
1只 |
中国浙江 |
|
|
转速传感器(电机上) |
LJ12A3-4-Z/BX |
1只 |
浙江沪工 |
|
|
漏电保护器 |
DZ47-63-C32 |
1只 |
三相四线 |
|
|
交流接触器 |
CJX2-12 |
1只 |
UE=220V |
|
|
24V开关电源 |
S-100-24 |
1只 |
台湾明伟 |
|
|
电机启停电路 |
指示灯 |
1套 |
上海红春 |
|
|
转速表 |
ZN48 |
1只 |
浙江沪工 |
|
|
资
料 |
实验台使用说明书 |
纸质 |
1册 |
上海红春 |
|
各仪表使用说明书 |
纸质 |
若干 |
上海红春 |
|
|
PLC编程软件 |
电子档 |
1套 |
西门子 |
|
|
液压组态仿真软件 |
安装程序 |
1套 |
上海红春 |
