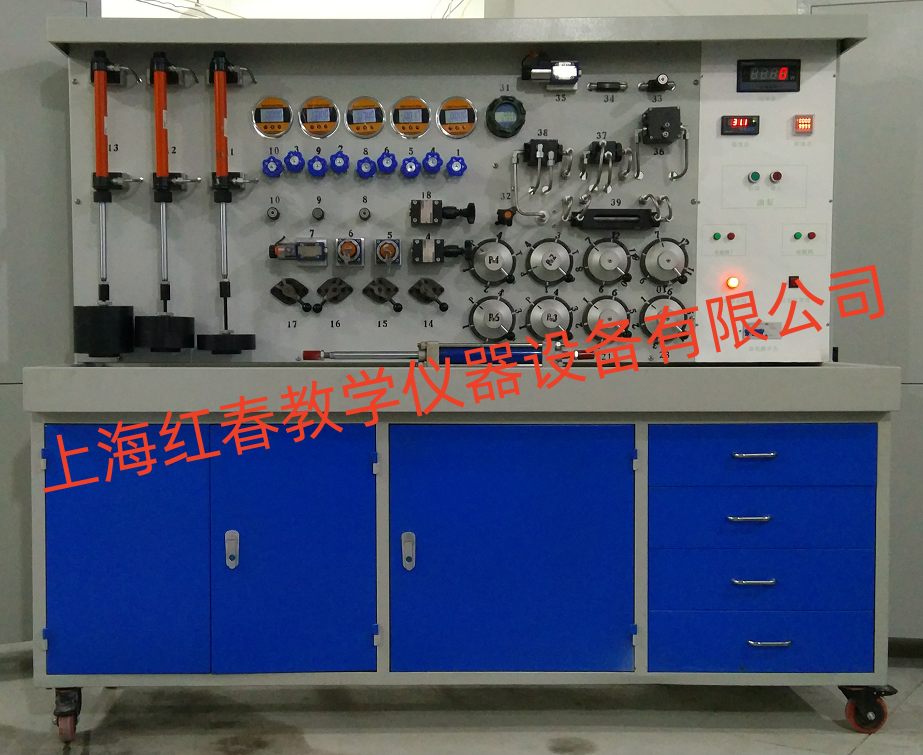

CH-H L-A型 压力形成与液阻特性液压实验台

CH-H L-A型 压力形成与液阻特性液压实验台

一、实验台说明

1)油泵为定量泵,其额定压力10MPa,公称排量8ml/r。油泵电机功率为1.5千瓦,油泵电机转速为1450转/分。

2)外形尺寸:长度2100mm,宽度800mm,高度1750mm。

3)精密压力表的精度达到0.001MPa,液阻的外部压力16MPa可供选择。

4) 1)实验台为立式布置,液压阀安装在立式布置的铁面板上,同时配以压力表及流量计显示流量和压力;

2)有照明装置;

3)压力及流量参数在正面调整,管路在背面以铜管固定连接,安全性好,管路不凌乱;

4)设备以机床标准制造,贴近工业实际,实验压力可到7Mpa,台面上设集油装置,避免油液外漏;

5)液压站的泵源为定量泵供油,置于罩壳围覆的实验台下面;

6)实验台配详细的实验操作与说明书,贴近教学教材及实际。

5)开启油泵时无异常噪音(不得有进空气声)。

6)细长小孔试验时,实验所得到的液阻特性指数取值范围满足ψ=1±0.1。

7)薄壁小孔试验时,实验所得到的液阻特性指数取值范围满足ψ=0.5±0.1。

8)短孔试验时,实验所得到的液阻特性指数取值范围满足ψ=0.7±0.1 。

9)电磁阀装置试验时,全开全流量通过电磁阀时的压力损失小于0.1MPa。

10)单向阀装置试验时,全流量时压力损失小于0.15MPa。

11)节流阀装置试验时,全流量时压力损失小于0.2MPa。

12)环缝偏心装置和U型管试验。

13)压力形成的实验,以液压缸为受力分析的对象,完成单个液压缸和多个液压缸(三个液压缸)两种实验;有三个液压缸垂直并行排列,每增加一块负载重块时压力的增加值大于等于0.2MPa,负载重块须有5Kg、10Kg等多种规格。

、主要参数:

CH-H L-A型 压力形成与液阻特性液压实验台由实验工作台、液压泵站、常用液压元件、电气控制单元、易损件和专用工具等几部分组成。

1.实验工作台

工作电源:三相四线380V 额定功率:1.5KW 额定压力:10Mpa

2. 液压泵站

系统额定工作压力:7Mpa。(最大可至10Mpa

⑴电机—泵装置(1台)

定量泵-电机1

定量泵:单向,公称排量10mL/r,容积效率 90%

电机:三相交流电压,功率2HP 4P,转速1450r/min

⑵油箱:公称容积45L;附有液位油温指示计,吸油滤油器,空气滤清器等

3.常用液压元件

以北京华德集团生产的液压元件为主,配置详见配置清单。

4.电气测控单元

电源电压:AC 220V/50Hz,控制电压为DC24V,设有手动控制功能,并配有压力表、流量计、功率表、等测量工具。

、液压系统中压力形成实验

1、实验内容

1)液压缸中摩擦阻力变化时对液压缸工作压力的影响

2)液压缸的外加负载变化时,对液压工作压力的影响

3)进入液压缸的流量改变时,对液压缸压力的影响

4)液压缸活塞下行时,回油路的液压局部阻力(背压)变化时对液压缸工作压力的影响

5)多缸并联系统中外加负载不同时,对系统工作压力的影响

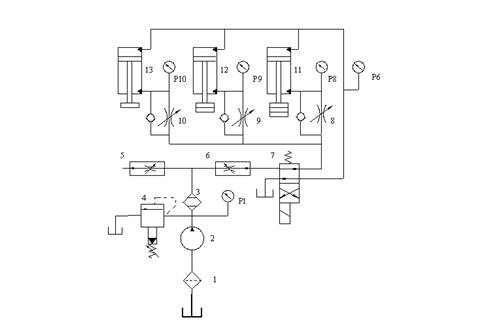

2、实验装置的液压系统原理图

四、液阻特性液压实验

1、实验内容

1、 薄壁小孔、细长小孔和短孔的液阻特性(流量一压力特性)

2、压力损失的测定

3、环形缝隙流动的流量(泄漏量)

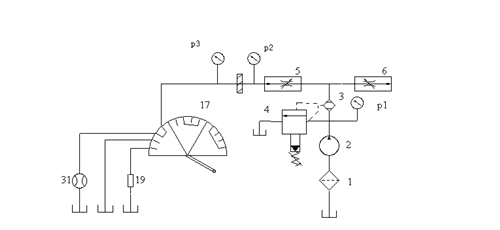

4、液阻特性液压实验原理图:

五、配备:1、远程通讯协议模块

2、工程仿真机构的3D建模软件

3、组态王液压仿真软件

4、实验室安全教育仿真软件

远程通讯协议模块,可以实现:

远程教学功能:

实时老师与学生一对一远程教学,远程交流功能;厂家与设备管理员实时进行设备的操作、维护指导;

实验室管理功能:

设备配有实验室管理系统软硬件一套,实现管理员一人一账号模式,通过手机APP通讯协议,可以不限距离,10人以上的管理员进行设备管理功能,包括:设备操作过程录制(自动启动)回放、以及设备关机状态下自动启动红外报警功能。此软件让老师能够与厂家技术员通过模块直接沟通产品的性能、特点以及使用规范等功能,配合好老师高效的完成实验室工作,更有效提高教学质量。

工程仿真机构的3D建模软件:

为结合设备及工业实际运用的特点,理论、实验操作能够与实际工程机械相结合,达到学做合一,贴近实际的效果。

实验室安全教育仿真软件(包括理论知识、动画演示、答题部分等),方便实验室安全教育管理:

实训室安全教育仿真软件描述如下:

该软件应能够展示各类机械设备的安全操作方法,安全注意事项,机械伤害和易发生的机械事故,常见事故的发生原因、防止措施以及各种安全标志、安全色及标牌等。能够对学生进行机械设备方面的各种安全教育,提高学生的安全意识,使学生掌握一些安全基本知识和自我保护常识,熟悉各种事故产生的原因和处理事故的措施,让学生在遇到危险时能采取一定的安全措施,预防或减少事故的发生。本软件组成部分有:理论知识、动画演示及答题互动。

理论知识组成部分有:安全教育概述、安全基础知识、事故预防知识、救护与自救知识、案例分析。

动画演示组成部分有:动画演示、案例分析。

答题互动组成部分有:消防知识课堂、安全知识答题闯关、安全标示连连看。


CH-H L-A压力形成与液阻特性液压实验台配置清单

序号

名称

规格型号

数量

备注

实验台

实验台

1

上海红春

定量泵

VP12

1

台湾

驱动电动机

2HP 4P

1

台湾

油箱

45L

1

上海红春

滤油网(油箱里面)

JL-04

2

台湾HOTO

空气滤清器

AB-1162

1

台湾HOTO

油温油面计

LS-3

1

台湾HOTO

执行

元件

双作用单出杆液压缸

直径20行程200mm

3

正控液压

节流阀截止阀

DV8

4

北京华德液压

单向阀

S6A

4

北京华德液压

直动式溢流阀

DBDH6P

2

北京华德液压

转动分配转阀

8

上海红春

背压阀

1

北京华德液压

两位四通电磁换向阀

4WE6C61B

2

北京华德液压

液阻

1

上海红春

调速阀

2FRM5

2

北京华德液压

漏斗

160±10

1

用来加油

甘油式压力表

10MPa

5

硅油耐震精密压力表

高压油胶管(两端附快换接头)

内径φ6

2

两头为开闭式快换接头

液压油

46#

45

抗磨液压油

流量仪

XSM系列

1

广控

功率显示表

CNAOB193P

1

中国浙江

温度传感变送器

RWB  Pt100

1

数显

电机启停电路

指示灯

1

上海红春

照明

1

上海红春

漏电保护器

DZ47-63-C32

1

三相四线

交流接触器

CJX2-12

1

UE=220V

24V开关电源

S-100-24

1

上海红春

实验台使用说明书

纸质

1

上海红春

各仪表使用说明书

纸质

若干

上海红春
